Kamera Türleri, PoE Switch, NVR ve Doğru Kablolama Rehberi

Günümüzde güvenlik kamera sistemleri yalnızca hırsızlık önlemek için değil; iş güvenliği, yangın sonrası inceleme, personel takibi, üretim kontrolü ve uzaktan izleme gibi birçok amaçla kullanılmaktadır. Özellikle IP tabanlı kamera sistemleri artık konutlardan AVM’lere, fabrikalardan hastanelere kadar standart haline gelmiştir.

Bir kamera sisteminin sağlıklı çalışması için yalnızca kamera seçimi değil; kayıt cihazı, ağ altyapısı ve doğru kablolama da en az kamera kadar önemlidir.

1) Kamera Sisteminin Temel Bileşenleri

Bir IP kamera sistemi 4 ana elemandan oluşur:

• Kameralar (görüntüyü üretir)

• PoE Switch (enerji + veri iletimini sağlar)

• NVR (kayıt cihazı)

• Kablolama altyapısı

Bu elemanlardan biri yanlış seçildiğinde sistem çalışır ama verimli çalışmaz. Genelde problem de burada çıkar.

2) IP Kamera Nedir?

IP kamera (Internet Protocol Camera), görüntüyü analog sinyal yerine dijital veri paketi olarak ağ üzerinden ileten kamera türüdür.

Yani eski sistemlerde:

Kamera → DVR → Monitör

IP sistemlerde:

Kamera → Network → NVR / Bilgisayar / Telefon

Avantajları

• Yüksek çözünürlük (2 MP, 4 MP, 8 MP, 4K)

• Tek kabloyla hem enerji hem veri (PoE)

• Uzaktan izleme (telefon, tablet, PC)

• Yapay zeka özellikleri (insan algılama, çizgi ihlali, plaka okuma)

3) NVR (Network Video Recorder) Nedir?

NVR cihazı, IP kameralardan gelen görüntüleri kaydeden kayıt cihazıdır.

Kamera sisteminin hafızasıdır.

Görevleri:

• Görüntüleri harddiske kaydetmek

• Geri izleme (playback)

• Uzaktan izleme

• Hareket algılama kayıtları

• Alarm tetikleme

NVR cihazı olmazsa kamera canlı izlenebilir ama kayıt tutulamaz.

4) PoE Switch Nedir?

PoE (Power over Ethernet) switch, kameraya ayrı elektrik hattı çekmeden network kablosu üzerinden hem enerji hem veri gönderen ağ anahtarlayıcıdır.

Normalde:

• Kamera için enerji kablosu

• Kamera için data kablosu

gerekir.

PoE ile:

Tek Cat6 kablo yeterlidir.

Bu hem işçilik hem de arıza ihtimalini ciddi azaltır.

5) PoE Switch NVR İçinde Olabilir mi?

Evet. İki tip sistem vardır:

1. Dahili PoE’li NVR

NVR cihazının arkasında kamera portları bulunur. Kameralar direkt NVR’a takılır.

Avantaj

• Küçük sistemlerde (4-8-16 kamera) çok pratiktir

• Kurulum kolaydır

Dezavantaj

• Mesafe sınırlıdır

• Büyük projelerde yetersiz kalır

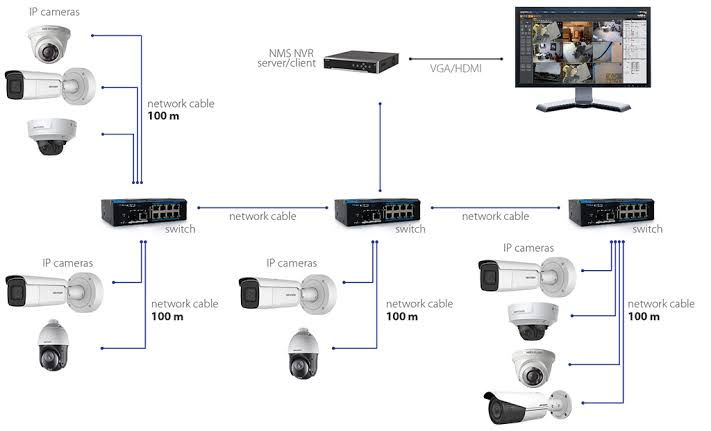

2. Harici PoE Switch + NVR

Kameralar önce PoE switch’e, oradan NVR’a bağlanır.

Profesyonel sistem budur.

Avantajları:

• Daha uzun mesafe

• Daha stabil ağ

• Kamera sayısı kolay arttırılabilir

• Yönetim kolaydır

Özellikle site, fabrika, otel projelerinde mutlaka bu yapı kullanılmalıdır.

6) Kamera Türleri

1) Bullet Kamera

Silindir şeklindedir, duvara monte edilir.

Kullanım alanı

• Açık alanlar

• Bahçe

• Otopark

• Çevre güvenliği

Avantajı: Uzak mesafe ve yön belirgindir (caydırıcılığı yüksektir).

2) Dome Kamera (Tavan Kamera)

Yarım küre şeklindedir, tavana monte edilir.

Kullanım alanı

• Ofisler

• Koridorlar

• AVM içi

• Hastaneler

Avantajı: Hangi yöne baktığı anlaşılmaz. Vandalizme daha dayanıklıdır.

3) PTZ Kamera (Speed Dome)

Motorludur, sağ-sol-yukarı-aşağı hareket eder ve zoom yapar.

Kullanım alanı

• Büyük otoparklar

• Fabrika sahaları

• Stadyumlar

Tek kamera ile geniş alan izlenebilir.

4) Fisheye (360°) Kamera

Balık gözü lenslidir, tek noktadan 360° görüntü verir.

Kullanım alanı

• Mağazalar

• Marketler

• Banka şubeleri

5) Termal Kamera

Isı farkını görüntüler. Gece ve sisli ortamda bile çalışır.

Kullanım alanı

• Enerji tesisleri

• Depolar

• Yangın erken algılama

7) Kablolama Nasıl Olmalı?

Kamera sistemlerinin %70 sorunu yanlış kablolamadan çıkar.

Kullanılması Gereken Kablo

CAT6 UTP veya tercihen CAT6 LSZH

Neden?

• Veri kaybı olmaz

• PoE enerji düşümü azalır

• Parazit daha az olur

Yangın yönetmeliği olan yapılarda:

Halojensiz (LSZH) kablo kullanılmalıdır.

Mesafe Sınırı

Standart Ethernet mesafesi:

Maksimum 90 metre (patch cordlarla 100 m)

90 metreyi geçerse:

• PoE yetersiz kalır

• Kamera reset atar

• Gece IR açılınca kapanır (en klasik arıza)

Kablo Güzergahı Kuralları

• Enerji kabloları ile aynı tavadan gitmemeli (en az 30 cm ayrım)

• Asansör motor hattından uzak tutulmalı

• Ek yapılmamalı (jack ile ek en büyük arıza sebebidir)

• Dış ortamda mutlaka dış ortam (outdoor) kablo kullanılmalı

• Metal tava tercih edilmelidir

Topraklama (Çok Önemli)

Özellikle dış ortam kameralarında:

• Kamera direği

• Metal kutu

• Rack kabinet

topraklanmalıdır.

Aksi halde yıldırım etkisiyle NVR ve switch yanması çok sık görülür.

Sonuç

Doğru kurulmuş bir kamera sistemi yalnızca kayıt yapan bir cihaz değil; yapının güvenlik altyapısının aktif bir parçasıdır. İyi bir sistem için:

• Doğru kamera tipi

• Uygun NVR seçimi

• PoE altyapısı

• Standartlara uygun kablolama

birlikte düşünülmelidir.

Kamera projelerinde yapılan en büyük hata, kameraya para verip altyapıya vermemektir. Oysa kamera sisteminin kalitesi kameradan çok network ve kablolama kalitesiyle belirlenir.

İyi projelendirilmiş bir sistem 10 yıl sorunsuz çalışır, kötü projelendirilmiş bir sistem ise daha ilk yaz akşamında gece görüş açıldığında arıza verir. Bu genelde kameranın suçu sanılır, ama aslında sorun kablonun incecik bir bakır damarında saklanır. 🎥🔌
